SF6高压无油回收装置-半自动
发布日期：(2019/3/25) 点击次数：2999SF6高压无油回收装置
(提纯、现场压钢瓶、回收、抽真空、充气净化、储存)
此维护车的设计用于从气室中回收SF6气体进行净化储存、抽真空和充入SF6气体。在每次回收和充气过程中，SF6气体通过专用过滤器，从而对气体进行干燥和净化，保证回充气体质量的合格率。
1.本装置使用最新自主专利技术（专利号201220308639.2、201220308640.5、201220316133.6、201210218541.2）的高压无油SF6气体专用半封闭压缩机作为核心主机。
该半封闭压缩机在引进国际先进技术的基础上，采用核心部件全部欧洲进口，为国内首创，可与进口主机（德国回收装置工作原理）相媲美。具有排气力高、无油润滑、封闭
式、外观无运动部件，从原理上保证对外无泄漏，填补了我国在该领域的一项空白。
2.可直接将SF6气体通过高压压缩机加压后输出至容器内以液态形式储存，或输出至SF6气瓶以液态形式储存。
3.所有球阀采用美国swagelok球阀工作原理，在原有结构基础上改进后彻底根除关键部件的微漏现象,确保真空压力两不漏，为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
4.阀门及管道连接件接口使用舌口/槽口硬密封(无O型圈、无尼龙垫圈、非喇叭口及卡套连接)，为SF6真空、压力专用阀门，适用于任何极端环境，可多次拆装，接口不对外泄漏。
5.配有能自再生的干燥过滤器(无需解体)，一次回收后水分≤40PPM/V(体积比)。

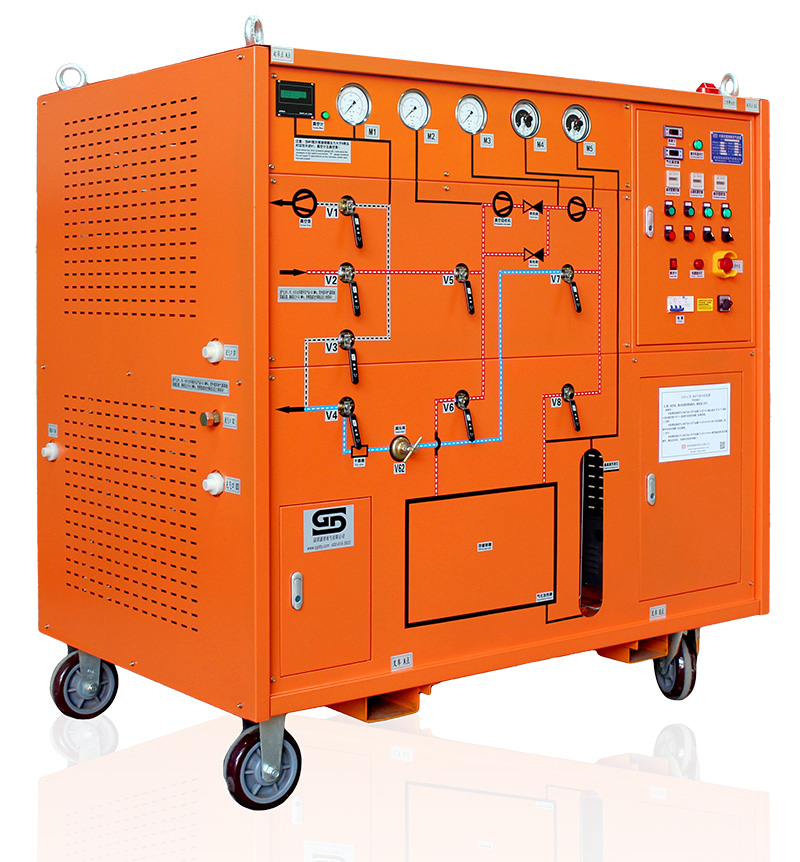

6.流程图绘于操作面板，操作简便明了。
7.电气系统设有相序保护装置，三相电源相序可通过开关直接调整。电气系统同
时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。
8.采用风冷、移动式，可在无水源情况下使用。
9.优质脚轮，便于移动，不伤害地面。
（冠笛公司实体工厂生产，诚招各地代理商）
装置性能参数及选型推荐
|
型 号 |
GD-MW17-1 |
|
|
型 式 |
高压液化,风冷,手推移动式 |
|
|
工作环境温度 |
-30℃～55℃ |
|
|
回收 |
回收初压力(MPa) |
0.8 |
|
回收终压力(kPa) |
≤1 |
|
|
充气 |
充气初压力(Pa) |
≤133 |
|
充气终压力(MPa) |
0.7 |
|
|
1m³容积所需时间（h/m³） |
≤0.2 |
|
|
回收后SF6 气体纯度 |
水分（PPM/V） |
≤40 |
|
粉尘粒径(μm) |
≤1 |
|
|
年泄漏率 |
≤0.5% |
|
|
装置极限真空（Pa） |
≤10 |
|
|
抽真空从133Pa经24小时上升值（Pa） |
≤400 |
|
|
真 空 计 |
皮拉尼数显真空计 |
|
|
SF6气体专用 无油半封闭式 压缩机 |
理论排气量(m³/h) |
17.5 |
|
最高压力（MPa） |
5.0 |
|
|
允许排气压力(MPa) |
4.5 |
|
|
最小允许吸气压力(kPa) |
80 |
|
|
最大允许吸气压力(MPa) |
0.3 |
|
|
最高排气温度(℃) |
130 |
|
|
功率（kW） |
12 |
|
|
无油抽吸泵 |
抽气速率(m³/h) |
10(欧洲进口) |
|
极限真空（mbar） |
≤0.1 |
|
|
功率（kW） |
0.52 |
|
|
真空泵 |
类别 |
德国莱宝Leybold（可选配进口真空泵） |
|
抽气速率(m³/h) |
60 |
|
|
极限真空（mbar） |
≤4×10-4 |
|
|
功率（kW） |
2.2 |
|
|
贮存容器 |
贮存方式 |
液态 |
|
压力(MPa) |
5.0 |
|
|
贮存容积(L) |
300/600 |
|
|
贮液量 (kg) |
300/600 |
|
|
干燥过滤器再生方式 |
真空加热活化再生 |
|
|
液化方式 |
高压液化 |
|
|
液位显示方式 |
磁翻板液位计/电子秤重 |
|
|

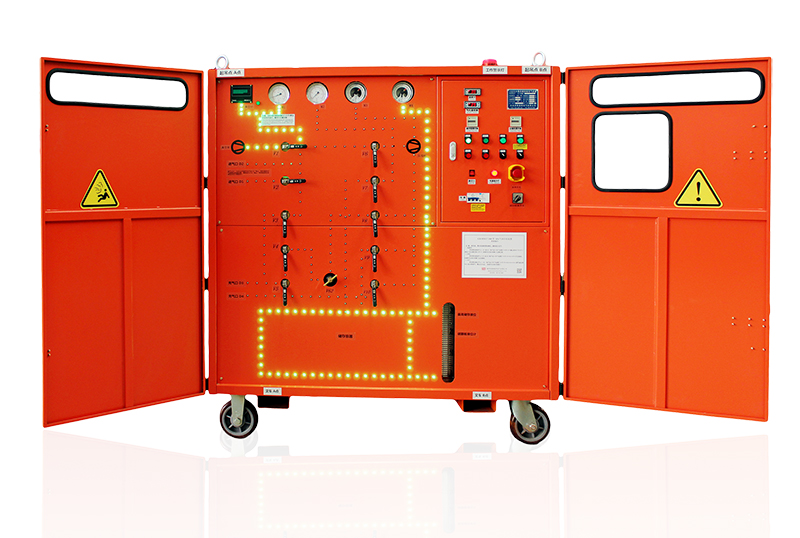

系统流程图显示方式 |
流线原理图/LED/触摸屏 |
|
|
电 源 |
3Φ 380V/50HZ |
|
|
总功率 (kW) |
≤17 |
|
|
噪声dB（A） |
≤75 |
|
|
外形尺寸(mm) |
1950×1200×1980 |
|
|
设备自重(kg) |
1400 |
|
w要求回收终压≤1kPa，GD-W高压无油系列均可选配进口真空回收机或欧洲原产干式系列真空回收机， 高效执行精准控制。
w容器容积大小可定制。
w真空泵可选配德国原产普旭（Busch）100 m3/h、德国独资莱宝（Leybold）D60C 60 m3/h等品牌。
